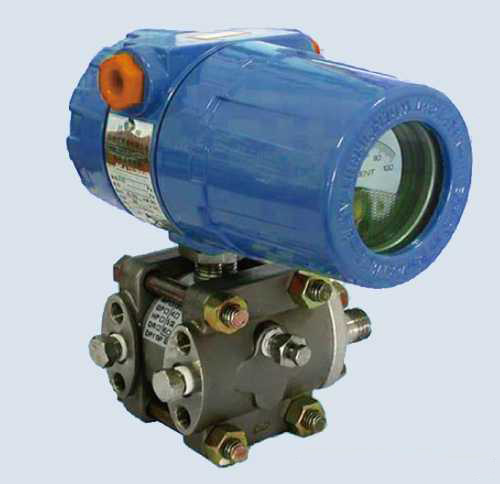

SWP-T51 系列差压变送器

添加时间： 2017-10-11 14:14:32
推荐度：

介绍

introduction

浏览：



产品说明:
      SWP-T51系列差压变送器采用技术开 发制造的具有优越性能的新型差压变送器，采用完全密封的δ室作为传感元件，无机械运动部件从而 提高了可靠性。差压变送器可以准确地测量低表压、 真空、液位、比重和流量。广泛应用于石油、化工、 纺织、电力、食品、造纸、药业等工业领。
技术特点
精度高，稳定性好
二线制。
小型化，重量轻，坚固抗振
量程，零点外部连续可调
无机械运动部件，工作可靠，维护简便
单向过载保护特性好
全系列统一结构，零部件互换性强
防爆结构，全天候使用
工作原理
被测介质的高低压力分别进入测量元件的高低压室，作用于隔离膜片上，填充液把两隔离膜片的压
力信号传送到中心测量膜片上，中心测量膜片是一个张紧的弹性元件，作用在其上的两侧压力差使中心 测量膜片产生一个对应于压力差的变形，其变形位移与所测压力差成正比，这个位移使电容板产生相应的电容变化，电子线路检测到这一电容变化并放大转换成对应的电流信号。如果低压室通大气，高压室接被测介质这时就可测得介质的相对压力。同样，如果低压室为真空，高压室接被测介质这时就可测得介质的******压力。
电路原
电气连接

技术参数

测量介质　　液体、气体和蒸气
测量范围　　0-0.16KPa至0-40MPa
工作电压　　12-45 V DC（一般使用24 V DC）
输出信号　　4-20 mA DC
防爆等　　隔爆型ExdⅡBT5
本质安全型ExiaⅡCT6
量程和零点　外部连续可调
正负迁移　　正向大迁移率为小校调量程的500%
负向大迁移率为小校调量程的600%
阻尼　　　　充硅油时，0.25~1.67 S连续可调
启动时间　　2 S
温度范围　　环境温度-20~85℃
介质温度-40~100℃（法兰式充高温硅油时15~315℃）
贮存温度-40~100℃
精度　　　　0.2　0.5
温度影响　　±0.2%/10K
静压影响　　微差压≤±10%
差压　≤±0.5%
高静压≤±2.0%
结构材料　　隔离膜片　　不锈钢316L　哈氏合金C276 蒙耐尔合金　钽
排放阀　　　不锈钢316L　哈氏合金C276　　 蒙耐尔合金 钽
法兰和接头　碳钢镀镍　 不锈钢316L　　哈氏合金C276　蒙耐尔合金
O型密封圈　氟橡胶　 丁腈橡胶　　　灌充液　　　硅油或惰性油
螺栓　　　　碳钢镀镍　　 外壳　　　铝合金　防护等IP65
引压连接件　法兰NPT1/4中心距54mm
接头NPT1/2或M20×1.5阳螺纹
球锥面密封，带接头时中心距50.8、54、57.2mm
信号线连接孔G1/2
重量　　　　约5.4Kg

产品系列规格

序号
名称　
型号
测量范围
大工作压力（MPa）
精度等
1
基本性差压变送器
SWP-51DP
0-1~6KPa
6.9
0.2
0-6 KPa ~1MPa
14
0.5
2
高静压型差压变送器
SWP-T51HP
0-6 KPa ~2.5MPa
32
0.25
0.5
3
微差压型差压变送器
SWP-T51DR
0-125~1250Pa
6.0
0.5
4
差压流量变送器
SWP-T51DL
0-1~6KPa
6.9
0.25
0-6~250KPa
14
0.5
5
远传差压变送器
SWP-T51DP
0-6~250KPa
　　
0.5
远传压力变送器
SWP-T51GP
0-0.16~10MPa
6
相对压力变送器
SWP-T51GP
0-1KPa~40MPa
　　
0.25
0.5
7
******压力变送器
SWP-T51AP
0-6KPa~10MPa
　　
0.25
0.5
8
液位变送器
SWP-T51LT
0-6KPa~1MPa
2.5
0.25
0.5

变送器型号命名

型号
代码
说明
SWP-T51
□
□
□
□
□
 　　
品种
DP
         差压变送器
HP
         高静压差压变送器
DP
         微差压变送器
DL
         √ΔP差压流量变送器
AP
         ******差压变送器
GP
         压力变送器
LT
         法兰式差压变送器
DP/GP
         远传差压、压力变送器
量程范围
2
       0-125~1250Pa
3
       0-1~6KPa
4
       0-6~40KPa
5
       0-40~250KPa
6
       0-0.16~1MPa
7
       0-0.4~2.5MPa
8
       0-1.6~10MPa
9
       0-6~25MPa
0
       0-10~40MPa
输出
E
     4~20mA DC
F
     4~20mA DC（DR专用）
J
     4~20mA DC 输出为√ΔP
S
     智能
结构材料
　　　　　　　　

法兰接头
排气/排气阀
隔离膜片
灌充液体
22

316不锈钢
316不锈钢
316不锈钢
硅油
23

316不锈钢
316不锈钢
哈氏合金C-276
24

316不锈钢
316不锈钢
蒙乃尔
25

316不锈钢
316不锈钢
钽
33

哈氏合金C
哈氏合金C
哈氏合金C-276
35

哈氏合金C
哈氏合金C
钽
44

蒙乃尔
蒙乃尔
蒙乃尔
附加功能
M1
 0-100%线性指示
M2
 0-100%平方根指示数
M3
 31/2LCD数字显示器
B1
 管装弯支架
B2
 板装弯支架
B3
 管装平支架
D1
 压力室泄放阀位于上部
D2
 压力室泄放阀位于下部
不注
 NPT1/2锥管阴螺纹连接块
C1
 NPT1/2引压接头、后部焊接Φ14引压管
C2
 M20×1.5丁字形阳螺纹连接块
C2
 M20×1.5丁字形螺纹连接块另加丁字形接头
D
 隔爆型　Exd Ⅱ BT4
I
 本安型　Exia Ⅱ CT6

一、基型变送器

构造与外形尺寸
