产品标准 Standard
本产品按GB12706《额定电压35kv及以下铜芯、铝芯塑料绝缘电力电缆》标准生产。
The product is manufactured according to the stand of GB12706 or IEC,BS,DIN and ICEA upon request.
适用范围 Applications
本产品适用于工频额定电压0.6/1KV及以下配电网或工业装置中固定敷设之用。
The product is suitable for use in power distribution lines or fixed insta-llations with rated power-frequency voltage up to and including 0.6/1KV.
使用特性 Operating characteristics
工频额定电压Uo/U为0.6/1KV。
Rated power-frequency voltage Uo/U:0.6/1KV.
电缆导体的允许长期工作高温度为70℃
Max.permissible continuous operating temperature of conductor: 70℃
短路时（长持续时间不超过5s）电缆导体的允许高温度：
导体截面 ≤ 300mm2 – 160℃；
导体截面 300 – 140＞℃；
Max.short-circuit temperature of the conductor shall not excssd: (5smaximum duration).Cross-section of conducter ≤ 300mm2 – 160℃；
Cross-section of conducter ＞ 300mm2 – 140℃, 电缆敷设时环境温度应不低于0℃。
The ambient temperature under installation should should not below0℃
电缆弯曲半径不小于电缆外径10倍。
The bending radius of a cable should not be less than 10 times of the cable diameter. 电缆的型号 Type of cable
主要分类
按电压等分
按电压等可分为中、低压电力电缆（35千伏及以下）、 高压电缆(110千伏以上)、超高压电缆（275～800千伏）以及特高压电缆（1000千伏及以上）。此外，还可按电流制分为交流电缆和直流电缆。
按绝缘材料分
1、 油浸纸绝缘电力电缆以油浸纸作绝缘的电力电缆。其应用历史长。它安全可靠，使用寿命长，价格低廉。主要缺点是 敷设受落差限制。自从开发出不滴流浸纸绝缘后，解决了落差限制问题，使油浸纸绝缘电缆得以继续广泛应用。
2、塑料绝缘电力电缆 绝缘层为挤压塑料的电力电缆。常用的塑料有聚氯乙烯、 聚乙烯、 交联聚乙烯。塑料电缆结构简单,制造加工方便，重量轻，敷设安装方便,不受敷设 落差限制。因此广泛应用作中 低压电缆，并有取代粘性浸渍油纸电缆的趋势。其大缺点是存在树枝化击穿现象，这限制了它在更高电压的使用。
3、橡皮绝缘电力电缆 绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线芯上，经过加温硫化而成。它柔软，富有弹性，适合于移动频繁、敷设弯曲半径小的场合。
常用作绝缘的胶料有天然胶-丁苯胶混合物，乙丙胶、丁基胶等。
按电压等分
1、低压电缆：适用于固定敷设在交流50Hz，额定电压3kv及以下的输配电线路上作输送电能用。
2、中低压电缆：（一般指35KV及以下）：聚氯乙烯绝缘电缆，聚乙烯绝缘电缆， 交联聚乙烯绝缘电缆等。
3、 高压电缆：（一般为110KV及以上）：聚乙烯电缆和交联聚乙烯绝缘电缆等。
4、超高压电缆：（275～800千伏）。
5、特高压电缆：（1000千伏及以上）。
基本结构

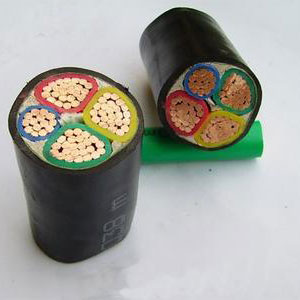

电力电缆的基本结构由线芯（导体）、绝缘层、屏蔽层和保护层四部分组成。
线芯
线芯是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。
绝缘层
绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分。
屏蔽层
15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。
保护层
保护层的作用是保护电力电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电力电缆。
主要优点
1占地少。一般埋设于土壤中或敷设于室内，沟道，隧道中，线间绝缘距离小，不用杆塔，占地少，基本不占地面上空间。
2可靠性高。受气候条件和周围环境影响小，传输性能稳定，可靠性高。
3具有向超高压，大容量发展的更为有利的条件，如低温，超导电力电缆等。
4分布电容较大。
5维护工作量少。
6电击可能性小。
型号说明
电力电缆的型号
1.用汉语拼音个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。
2.用数字表示外护层构成，有二位数字。无数字代表无铠装层，无外被层。位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。
3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。
4.电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯数和标称截面积的。
型号详细说明
（1） 类别：H——市内通信电缆
HP——配线电缆
HJ——局用电缆
（2）绝缘：Y——聚乙烯绝缘
YF——泡沫聚烯烃绝缘
YP——泡沫/实心皮聚烯烃绝缘
（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套
S——铝，钢双层金属带屏蔽聚乙烯护套
V——聚氯乙烯护套
（4）特征：T——石油膏填充
G——高频隔离
C——自承式
（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层
33——单层细钢丝铠装聚乙烯被层
43——单层粗钢丝铠装聚乙烯被层
53——单层钢带皱纹纵包铠装聚乙烯外被层
553——双层钢带皱纹纵包铠装聚乙烯外被层
2） BV 铜芯聚氯乙烯绝缘电线；
BLV 铝芯聚氯乙烯绝缘电线；
BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；
BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线；
BVR 铜芯聚氯乙烯绝缘软线；
RV 铜芯聚氯乙烯绝缘安装软线；
RVB 铜芯聚氯乙烯绝缘平型连接线软线；
BVS 铜芯聚氯乙烯绝缘绞型软线；
RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；
BYR 聚乙烯绝缘软电线；
BYVR 聚乙烯绝缘聚氯乙烯护套软线；
RY 聚乙烯绝缘软线；
RYV 聚乙烯绝缘聚氯乙烯护套软线
3）WD：无卤低烟型
ZR: 阻燃型
NH：耐火型
DH：防火型
