一、仪表特点
1、 可以方便拼装成多回路报警系统。
2、 半导体平面发光器件，亮度高、色柔和、功耗低，并联驱动，工作寿命长，且灯屏更换方便。
3、 单片机技术，光电隔离，内置蜂鸣器，整机抗干扰能力很强。
4、 插入式电路板结构，有继电器结点输出和电压输出等多种输出方式便于维护和操作。
5、 现场可任意选择常开或常闭输入方式。
二、仪表主要技术参数
| 输入信号 | 无源接点开关量（常开或常闭）供音响使用的控制信号，高电平≥4V |
| 输出信号 | 开关输出 输出一对无源常开触点开关（报警时闭合）。触点动作同步于报警音响。直流电平信号输出 >4V无源开关量 （常开：报警时闭合），触点容量3A/24VDC、0.7A/110VAC |
| 技术指标 | 线路输入电阻 ≥50Ω供电电源 DC24V±5％功 耗 报警时1.8W，无报警时0.1W |
| 使用环境 | 相对温度 -10 ～ 50℃相对湿度 ≤85％RH o 无结露、无腐蚀性气体大气压力 86～106kPa |
三、仪表外形及安装方式
仪表外形 |
仪表尺寸:80×40×100mm |
|
安装方式 | 该仪表可拼装，亦可密集安装 | |

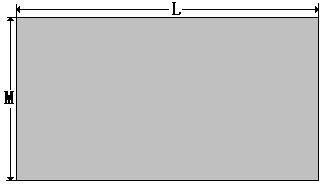

密集安装的开孔尺寸 |
M＝（40.5×m）－10 | |

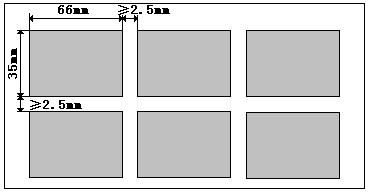

点阵式安装的开孔尺寸 |
| |

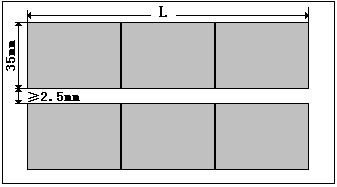

条列式安装的开孔尺寸 |
L＝（80×n）－14 | |
四、仪表接线图及报警功能
| 单台单点接线图 |
|
| 单台双点接线图 |
|

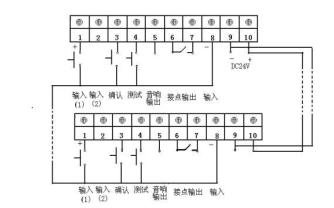

| 多台双点报警器原理接线图 |
|

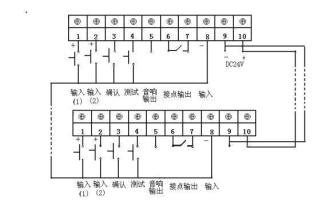

| 多台单点报警器原理接线图 |
|
| 报警功能 | 报警器 | 正常 | 报警 | 确认 | 恢复正常 | 确认前恢复 | 确认 |
灯光 |
|
|
|
|
|
| |
音响 |
|
|
|
|
|
|
注：
| 灯灭 |
| 闪光 |
| 平光 |
| 无声 |
| 发声 |
五、SWP系列闪光报警控制仪型谱表
型 号 | 代 码 | 说 明 | ||||
SWP - | □ □□□ □ □ □ | |||||
仪表类型 | X | 闪光报警器 | ||||
控制作用 | 101102 | 单点双点 | ||||
输入方式 | JD | 无源接点信号输入TTL电平信号输入 | ||||
报警方式 | NK | 无继电器报警有继电器报警 | ||||
供电方式 | W | DC24V供电 | ||||
★ 型号举例：
SWP-X101－J-K-W
单点控制，无源接点信号输入，有继电器报警，DC24V供电。
