1 概述
UHZ-511系列磁性翻柱式液位计是一种新颖的现场直读式液位检测仪表， 广泛应用于电力、石油、化工、医药、食品、船舶、造纸、环保等工业部门的塔、 罐、槽、球型容器和锅炉设备的液位测量和指示，该系列产品具有高密封、防泄漏的特点，适应高温、高压、易燃易爆、强腐蚀性等危险性介质的测量，液位显示直 观醒目、无盲区，配上液位报警、控制开关，可实现液位或界面的上、下限越位报警、控制或联锁；配上液位变送器，可将液位或界面信号转换成二线制 4～20mADC标准信号，实现远距离检测、指示、记录与控制。
2 结构原理
磁性翻柱式液位计是根据液体对浮子产生浮力及磁性耦合的原理设计和工作的。当被测容器中的液位发生变化时，液位计主导管中的浮子产生升降，浮子中的长久磁体驱动红、白磁翻柱产生180°翻转来指示液位，对应于红、白磁翻柱界位处就是实测液位。
UHZ-511系列磁性翻柱式液位计分侧装式和顶装式两大类。

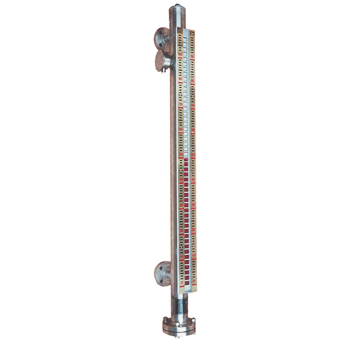

侧装式液位计，安装在容器一侧，由上、下侧法兰与容器连接。根据连通器原理，通过测量主导管内液位高度来实现对容器内介质的液位测量。
顶装式液位计，安装在容器顶部，当容器内液位变化时由底部大浮球产生的浮力通过顶杆带动上端的磁体在主导管内移动，从而实现对容器内液位的测量。
